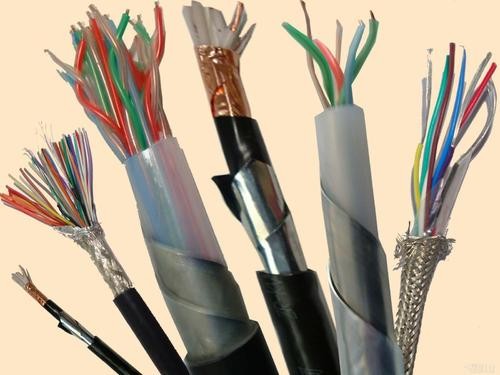

• 商品名稱：DJYVP3-22計算機電纜
• 添加時間：2020-09-07 10:45:24
• 推薦度：
•

本產品適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機和自動化連接用電纜。電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。

　　為了減少回路間的相互串擾和外部干擾，電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。

　　屏蔽材料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能，電纜在使用中若屏蔽對屏蔽對之間出現電位差時，不會(huì )影響信號的傳輸質量。

二、電纜的型號、名稱及使用范圍 型 號 名 稱 使用范圍

DJYVP 聚乙烯絕緣對絞組銅線編織總屏蔽聚氯乙烯護套計算機電纜 固定敷設在室內、電纜溝或管道內

DJYVP2 聚乙烯絕緣對絞組銅帶總屏蔽聚氯乙烯護套計算機電纜

DJYVP3 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜

DJYPV 聚乙烯絕緣對絞組銅線編織分屏蔽聚氯乙烯護套計算機電纜

DJYP2V 聚乙烯絕緣對絞組銅帶分屏蔽聚氯乙烯護套計算機電纜

DJYP3V 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜

DJYPVP 聚乙烯絕緣對絞組銅絲分屏蔽及總屏蔽聚氯乙烯護套計算機電纜

DJYP2VP2 聚乙烯絕緣對絞組銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜

DJYP3VP3 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜

DJYVPR 聚乙烯絕緣對絞組銅線編織總屏蔽聚氯乙烯護套計算機軟電纜 適用于需要頻繁移動或柔軟的場合

DJYVP2R 聚乙烯絕緣對絞組銅帶總屏蔽聚氯乙烯護套計算機軟電纜

DJYVP3R 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯護套計算機軟電纜

DJYPVR 聚乙烯絕緣對絞組銅線編織分屏蔽聚氯乙烯護套計算機軟電纜

DJYP2VR 聚乙烯絕緣對絞組銅帶分屏蔽聚氯乙烯護套計算機軟電纜

DJYP3VR 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯護套計算機軟電纜

DJYPVPR 聚乙烯絕緣對絞組銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機軟電纜

DJYP2VP2R 聚乙烯絕緣對絞組銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機軟電纜

DJYP3VP3R 聚乙烯絕緣對絞組鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機軟電纜

DJYVP22 聚乙烯絕緣對絞組銅線編織總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜 直埋敷設

DJYVP2-22 聚乙烯絕緣對絞組銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜

DJYVP3-22 聚乙烯絕緣對絞組鋁塑復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜

DJYPVP22 聚乙烯絕緣對絞組銅線編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套計算機軟電纜

DJYP2VP2-22 聚乙烯絕緣對絞組銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜

DJYP3VP3-22 聚乙烯絕緣對絞組鋁塑復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套計算機軟電纜

三、生產范圍 型 號 標稱截面（mm2） 對 數 DJYVP、DJYVP2、DJYVP3、DJVPV、DJYP2V、DJYP3V

　　DJYPVP、DJYP2VP2、DJYP3VP3、DJYVPR、DJYVP2R、DJYVP3R

　　DJYPVR、DJYP2VR、DJYP3VR、DJYPVPR、DJYP2VP2R

　　DJYP3VP3R 0.50,0.75,1.0,1.50,2.5, 1-24 DJYVP22、DJYVP2-22、DJYVP3-22

　　DJYPVP22、DJYP2VP2-22、DJYP3VP3-22 0.50,0.75,1.0,1.50,2.5, 4-37

四、 電子計算機電纜結構 標稱截面

　?。╩m2） 導體結構 20℃導體電阻（Ω/Km） 絕緣厚度

　?。╩m） 火花試

　　驗電壓

　?。╒） 工作交流

　　試驗電壓

　?。╒） 種類 根數/線徑

　?。╩m） 不鍍錫 鍍錫 0.50 1 1/0.8 36.0 36.7 0.60 6000 2000 0.50 2 7/0.30 36.0 36.7 0.50 3 16/0.20 39.0 40.1 0.75 1 1/0.97 24.5 24.8 0.60 0.75 2 7/0.37 24.5 24.8 0.75 3 24/0.20 26.0 26.7 1.00 1 1/1.13 18.1 18.2 0.7 1.00 2 7/0.43 18.1 18.2 1.00 3 32/0.20 19.5 20.0 1.50 1 1/1.38 12.1 12.2 0.7 1.50 2 7/0.52 12.1 12.2 1.50 3 30/0.25 13.3 13.7 2.5 1 1/1.78 7.41 7.56 0.7 2.5 2 7/0.68 7.41 7.56 2.5 3 49/0.26 7.98 8.21   五、技術性能  產品額定電壓（U0/U）：300/500V

　　長期工作溫度為70℃

　　敷設時環境溫度不低于：固定敷設-40℃，非固定敷設-15℃

　　zui小彎曲半徑：無鎧裝層應小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍

　　在20℃時用直流500V電壓試驗穩定充電1min后絕緣電阻應不小于2500MΩ·Km

　　各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路

　　電纜的線芯和線芯之間以及屏蔽之間應經受50HZ，交流2000V電壓試驗5min不擊穿
