- 商品名稱：SC補償導線 S型補償導線
- 添加時間：2019-12-12 11:25:30
- 推薦度：
介紹：
s型補償導線在一定溫度范圍內，與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統。
s型補償導線主要技術指標
品 種 特 性 | 補償型 | 延伸型 | WC3/25 | WC5/26 | |||||||
SC | KC、NC | KX、NX | EX | JX | TX | ||||||
配用熱電偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
材質和顏色 | 正極 | 材質 | 銅 | 銅 | 鎳鉻 | 鎳鉻 | 鐵 | 銅 | 銅 | 鈷鐵 | |
顏色 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | |||
負極 | 材質 | 銅鎳 | 銅鎳 | 鎳硅 | 銅鎳 | 銅鎳 | 銅鎳 | 銅鎳 | 鈷鎳 | ||
顏色 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 黃 | 橙 | |||
允差mV | A級 (精密級) | 100℃ | ±0.023 (3℃) | ±0.063 (1.5℃) | ±0.063 (1.5℃) | ±0.102 (1.5℃) | ±0.081 (1.5℃) | ±0.023 (1.5℃) | |||
200℃ | ±0.060 (1.5℃) | ±0.111 (1.5℃) | ±0.083 (1.5℃) | ±0.027 (0.5℃) | |||||||
B級 (普通級) | 100℃ | ±0.037 (5℃) | ±0.105 (2.5℃) | ±0.105 (2.5℃) | ±0.170 (2.5℃) | ±0.135 (2.5℃) | ±0.047 (1.0℃) | ±0.048 (3.0℃) | ±0.051 (3.0℃) | ||
200℃ | ±0.057 (5℃) | ±0.100 (2.5℃) | ±0.183 (2.5℃) | ±0.138 (2.5℃) | ±0.053 (1.0℃) | ±0.080 (5.0℃) | ±0.085 (5.0℃) | ||||
往復電阻 | 20℃時長度為1m， 截面積為1mm2 | ＜0.1Ω | ＜0.8Ω | ＜1.5Ω | ＜1.5Ω | ＜0.8Ω | ＜0.8Ω | ||||
線芯標稱截面積mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
線芯股數 (多股用R表示) | 1，7，19 | ||||||||||
絕緣層、護 層材料和使 用溫度 | G (一般用) | V.V，-20～70℃和-20～100℃； | |||||||||
H (耐熱用) | B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃ | ||||||||||
s型補償導線的結構特征及使用溫度
絕緣層及護套 | 使用溫度 | |||||
材 料 | 符號 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
無堿玻璃絲 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||
結構示意 | ||||||
護 套 | 絕緣層 | 合金絲 | 護 套 | 屏蔽層 | 絕緣層 | 合金絲 |

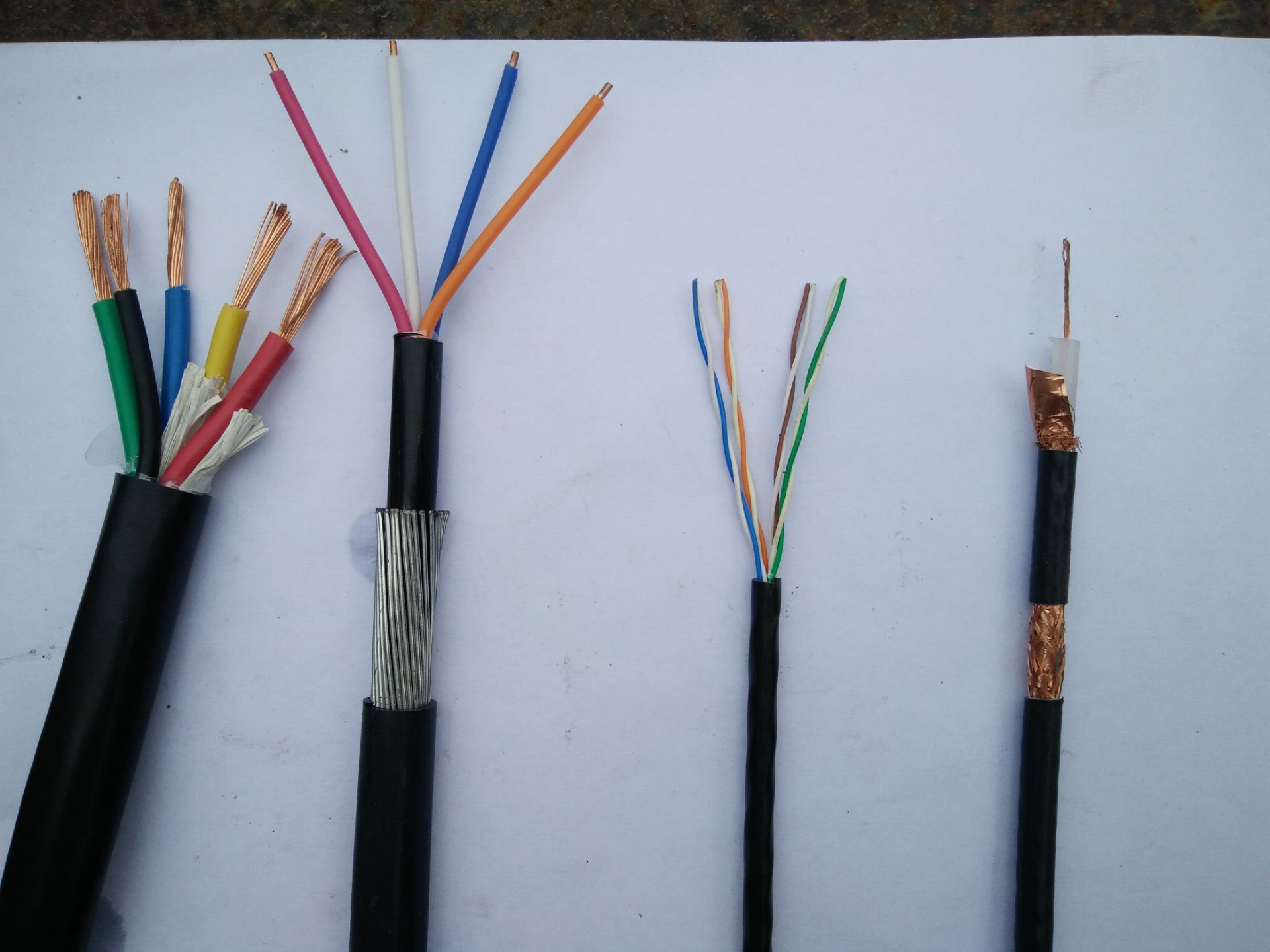

s型補償導線圖片場景
